ESP8266-IoT-BASE

ESP8266-IoT-BASEの概要

ESP-WROOM-02を利用したIoT実験や開発を手軽に行えるように、IoTシステムに多用されるセンサー類とデバイス類を搭載するとともに、接続機能をまとめた拡張ボードキットです。

下記のESP-WROOM-02ボード(別売り)に接続して利用することができます。


  • ESP8266-CORE
  • ESPr Developer (スイッチサイエンス社)

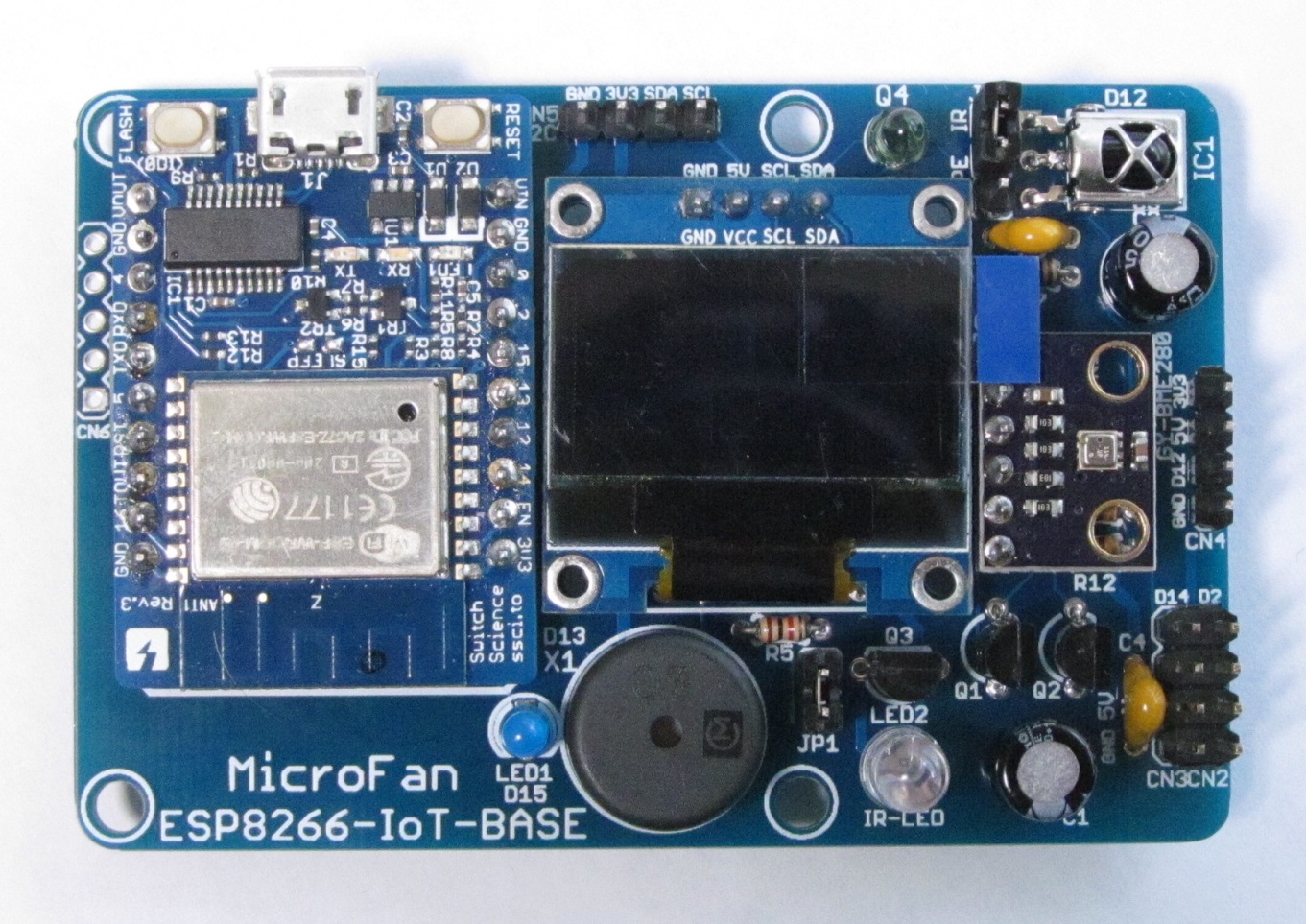

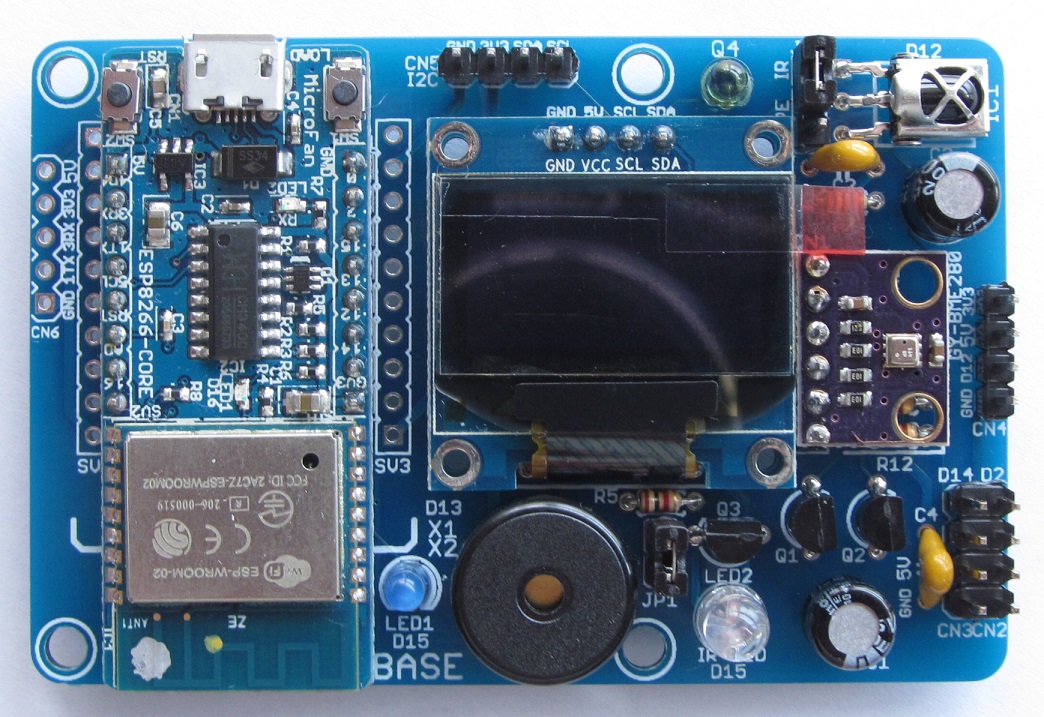

ESP8266-IoT-BASEの組み立て例

BlynkやThingSpeakを使用して、手軽にIoT実験を行うことができます。

http://www.microfan.jp/iot/blynk/esp8266/index
http://www.microfan.jp/iot/thingspeak/esp8266/index

ESP8266-IoT-BASEの特徴を以下に示します。


  • 環境センサーBME280を搭載し、温度、湿度、気圧を計測することができます。
  • 明るさセンサーを搭載し、周囲の明るさを取得することができます。
  • 赤外線LEDを搭載し、赤外線リモコンに対応した家電機器を操作する機能を実現することができます。
  • 赤外線受信機を搭載し、赤外線リモコンの信号を受信・解析することができます。
  • 圧電サウンダーを搭載し、電子音を鳴らすことができます。
  • LEDを1個搭載しています。
  • 3.3VのI2C機器を接続する端子を装備しています。
  • 焦電センサ(人感センサー)などの外部デバイスを接続できる端子を装備しています。
  • RCサーボやNeoPixel/WS2812カラーLEDなどの5Vで稼働するデバイスを接続できる端子を2個装備しています。
  • ESP-WROOM-02のディープスリープ機能を利用することができます。
  • OLEDディスプレイ(別売り)を搭載することができます。

ネットショップ:


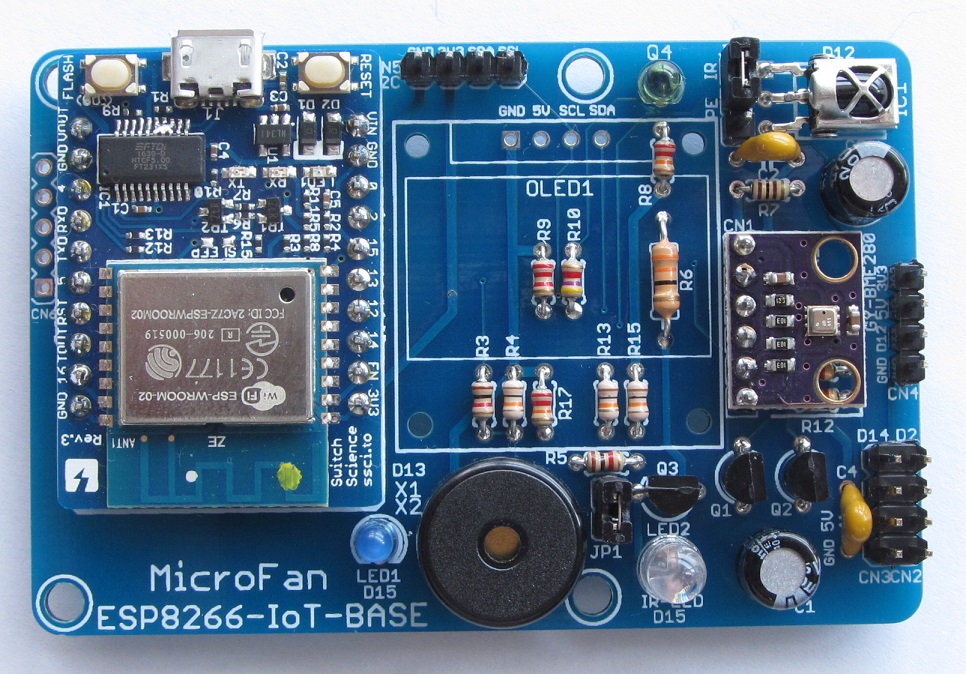

ESPr Developer (スイッチサイエンス社)とOLEDディスプレイの搭載例


ESP8266-IoT-BASEの回路図

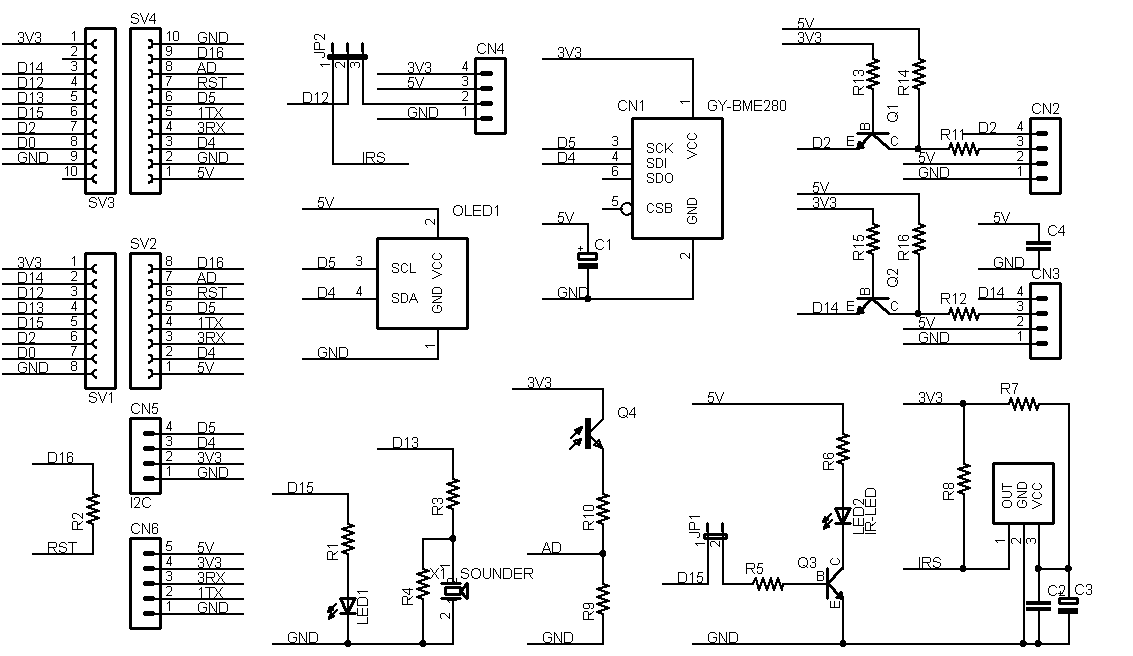

ESP8266-IoT-BASEの回路図を示します。

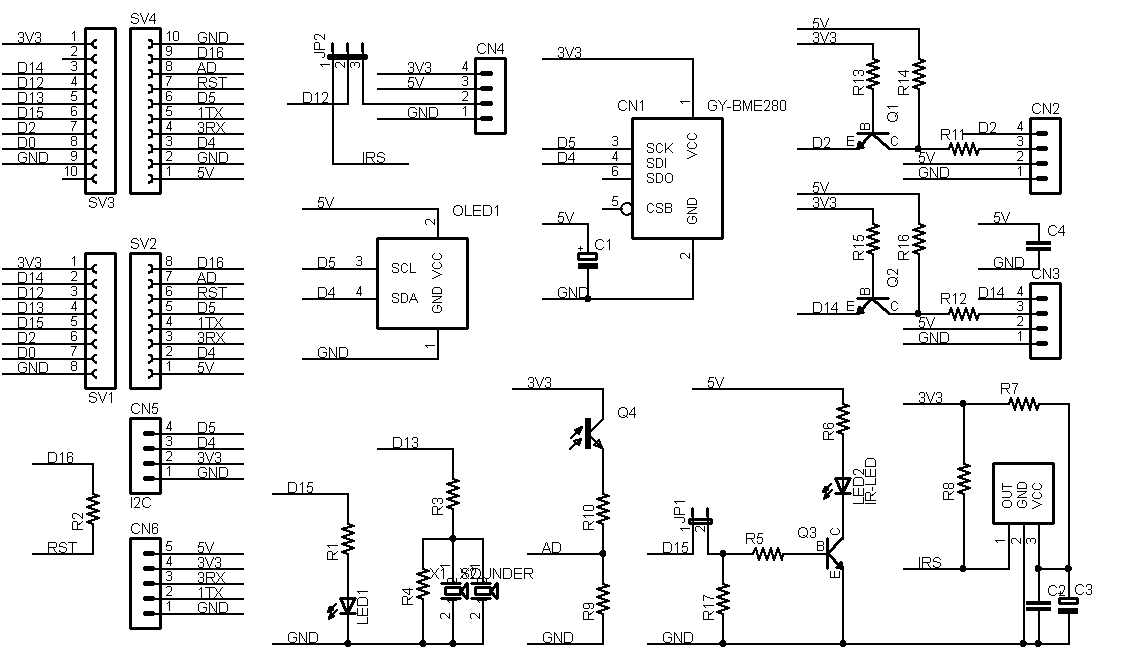

ESP8266-IoT-BASEの回路図
