ESP8266-IR-BIT

ESP8266-IR-BITの概要

ESP-WROOM-02で赤外線リモコン機能をできるようにする拡張ボードです。
ESP-WROOM-02をWebサーバーとして構成したり、Blynkを利用することにより、スマートフォンなどから操作できる赤外線リモコンの作成に利用できます。

下記のESP-WROOM-02ボード(別売り)に接続して利用することができます。


  • ESP8266-CORE
  • ESPr Developer (スイッチサイエンス社)

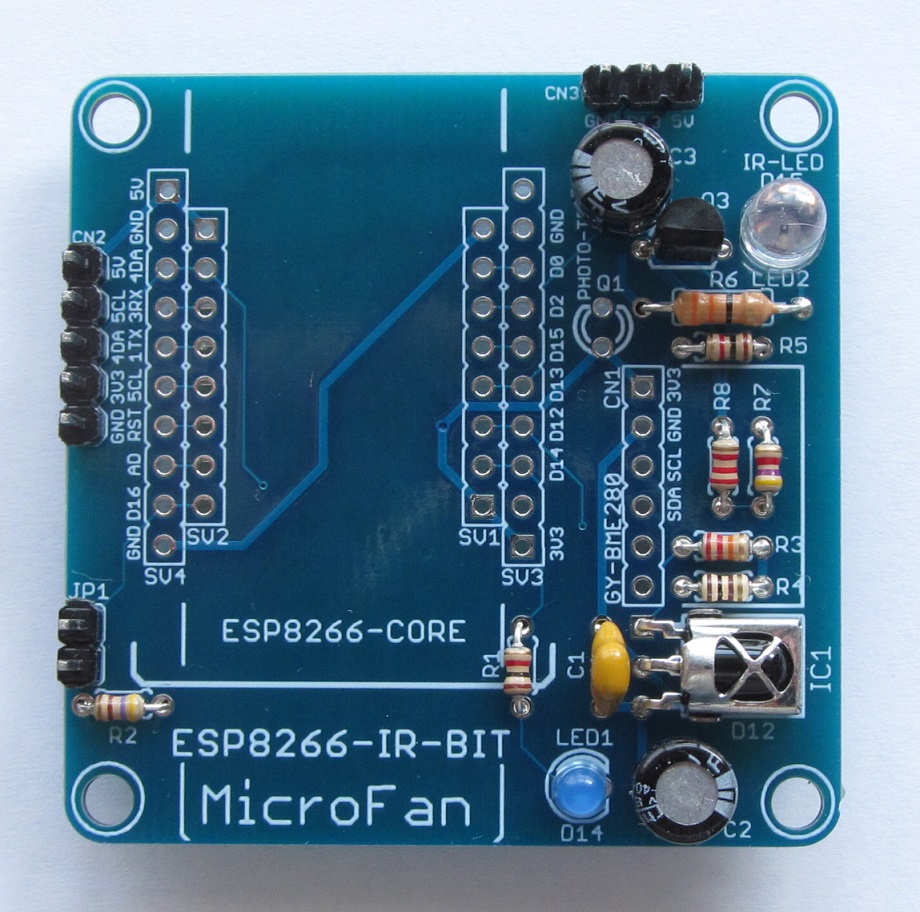

ESP8266-IR-BITの組み立て例


  • 赤外線LEDを搭載し、赤外線リモコンに対応した家電機器を操作する機能を実現することができます。
  • 赤外線受信機を搭載し、赤外線リモコンの信号を受信・解析することができます。
  • LEDを装備しています。
  • 環境センサーBME280(別売り)を搭載して、温度、湿度、気圧を計測することができます。
  • 明るさセンサー(別売り)を搭載し、周囲の明るさを取得することができます。
  • 焦電センサ(人感センサー)HC-SR501(別売り)などの外部デバイスを接続できる端子を装備しています。
  • 3.3VのI2C機器を接続する端子を装備しています。
  • ESP-WROOM-02のディープスリープ機能を利用することができます。

ネットショップ:

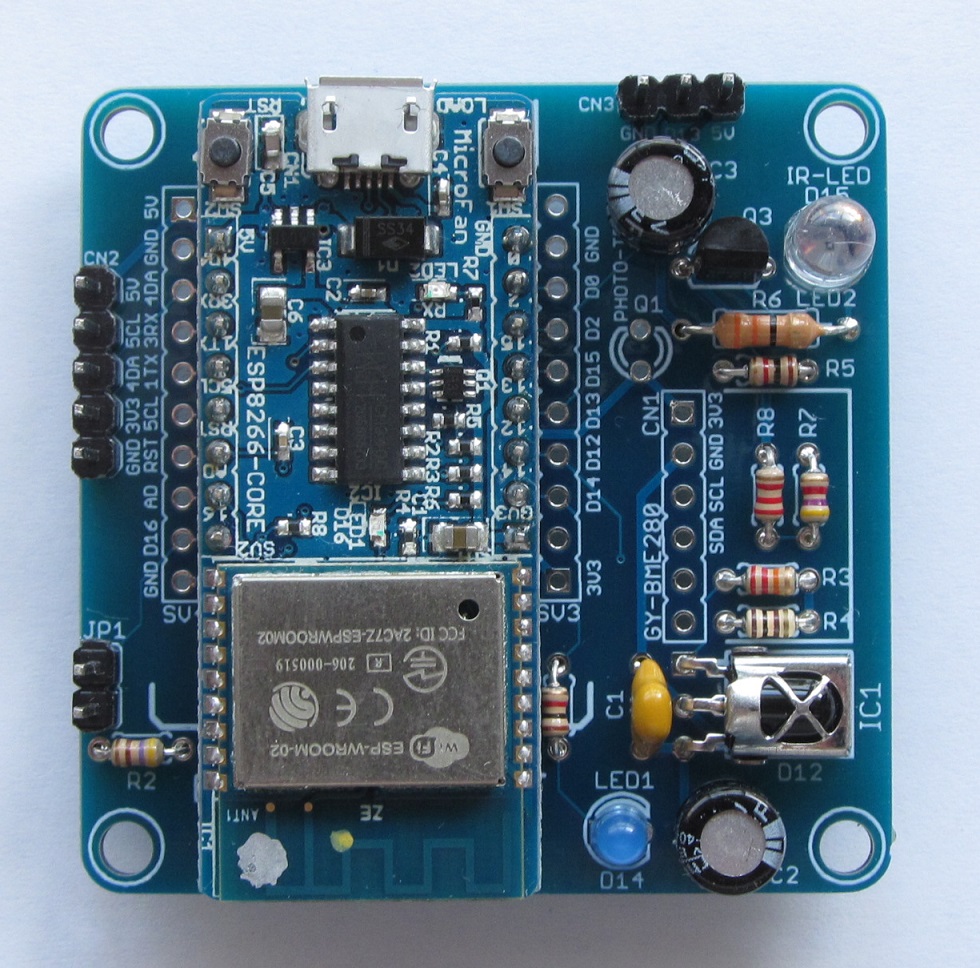

ESP8266-COREの搭載例

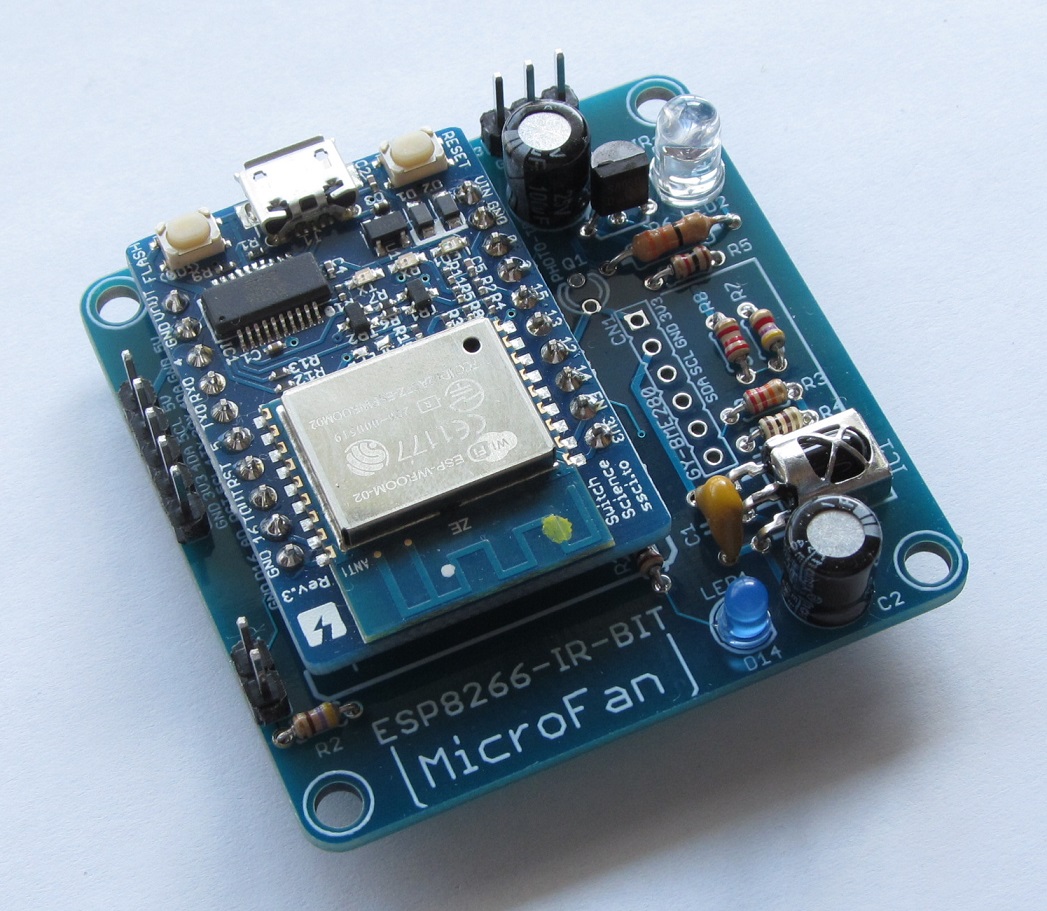

ESPr Developerの搭載例


ESP8266-IR-BITの回路図

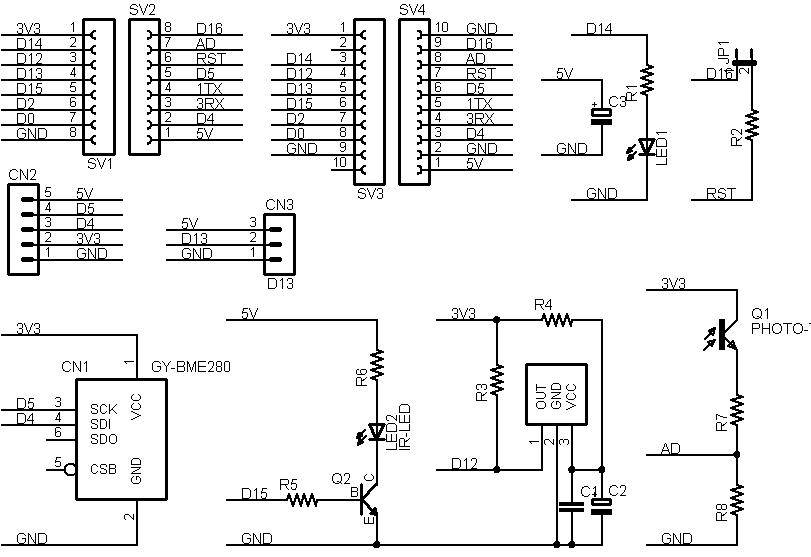

ESP8266-IR-BITの回路図を示します。

ESP8266-IR-BITの回路図
