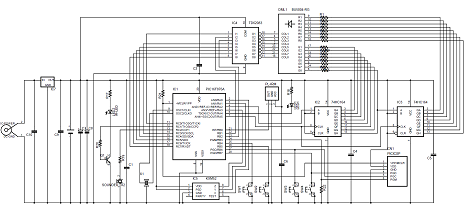

PIC-GAME-2SXの回路図

PIC-GAME-2Sのパーツリスト

シンボル 部品名 備考
PIC-GAME-2S プリント基板 1
IC1 PIC16F876A 1
IC2, IC3 74AC164 2 出力電流を多く取れるようにHCからACにファミリ変更
IC4 TD62083 1
IC5 KXM52 0 オプション、Gセンサー
IC6 PL-IRM 0 オプション、赤外線受光器
IC7 XC6202 1 5V200mA電源レギュレータ
Q1 2SC1815 0 オプション、赤外線LED用
DML1 BU5004-RG 1 8X82色ドットマトリックスLED
LED1 緑色LED 1
LED2 赤外線LED 0 オプション、赤外線LED
R1-R8 330Ω抵抗 8 赤色LED電流制限用
R9-R16 220Ω抵抗 8 緑色LED電流制限用
R17 0 オプション、赤外線LED用
R18 470Ω抵抗 1 LED電流制限用
R19 1KΩ抵抗 1 圧電サウンダ用
R20 0 オプション、赤外線LED用
R21 10KΩ抵抗 1 リセット端子プルアップ用
C1,C3,C4 0.1μFセラミックコンデンサ 3 バイパスコンデンサ用
C2 - 0 欠番
C5 - 0 無接続
C6 0.1μFセラミックコンデンサ 0 オプション、赤外線受光器用
C7 47μF電解コンデンサ 1
C8 - 0 無接続
C9, C10 1.5μFセラミックコンデンサ 2 電源レギュレータ用
X1 8MHzレゾネータ 1
X2 圧電サウンダ 1
SW1-SW4 タクトスイッチ 4
CN1 6ピンヘッダ 1 ICSP用
CN2 ACアダプタ用電源コネクタ 1

PIC16F876Aピン割付表

ピン 接続先 方向 D/A アクティブ 備考
RA0(AN0) KXM52:X I A -
RA1(AN1) KXM52:Y I A -
RA2 74AC164:A O D 1
RA3(AN3) KXM52:Z I A -
RA4 LED1 O D 0
RA5 74AC164:CLK O D 0->1
-
RB0 PL-IRM I D 0
RB1 DML1:COL2 O D 1
RB2 DML1:COL3 O D 1
RB3(PGM) CN1:PGM - - - ICSP端子
RB4 SW1 I D 0
RB5 SW2 I D 0
RB6 SW3 I D 0 ICSP端子
RB7 SW4 I D 0 ICSP端子
-
PD0 DML1:COL1 O D 1
PD1(CCP2) IR-LED O D 1
PD2(CCP1) SOUNDER O D -
PD3 DML1:COL4 O D 1
PD4 DML1:COL5 O D 1
PD5 DML1:COL6 O D 1
PD6 DML1:COL7 O D 1
PD7 DML1:COL8 O D 1

販売されているPIC-GAME-2Sの回路および部品は、改良等のため、予告なく変更になる場合があります。
