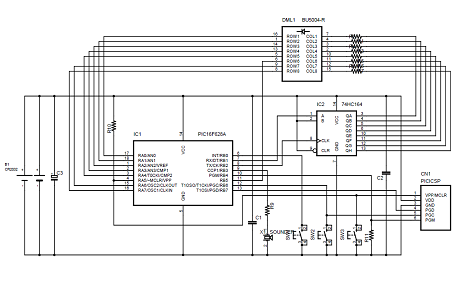

PIC-PICO-2Sの回路図

PIC-PICO-2Sのパーツリスト

シンボル 部品名 備考
PIC-PICO-2S プリント基板 1
IC1 PIC16LF628A 1
IC2 74HC164 1
DML1 BU5004-R 1 8X8ドットマトリックスLED
R1-R8 120Ω抵抗 8 赤色LED電流制限用
R9 1KΩ抵抗 1 圧電サウンダ用
R10 10KΩ抵抗 1 リセット端子プルアップ用
R11 10KΩ抵抗 1 PGMプルダウン用
C1,C2 0.1μFセラミックコンデンサ 2 バイパスコンデンサ用
C3 47μF電解コンデンサ 1
X1 圧電サウンダ 1
SW1-SW3 タクトスイッチ 3
CN1 6ピンヘッダ 1 ICSP用

PIC16LF628Aピン割付表

ピン 接続先 方向 D/A アクティブ 備考
RA0 DML1:ROW1 O D 0
RA1 DML1:ROW2 O D 0
RA2 DML1:ROW3 O D 0
RA3 DML1:ROW4 O D 0
RA4 DML1:ROW5 O D 0
RA5 SW3 I D 0 ICSP端子
RA6 DML1:ROW7 O D 0
RA7 DML1:ROW8 O D 0
- SW2
RB0 SW1 I D 0
RB1 74AC164:A O D 1
RB2 74AC164:CLK O D 0->1
RB3(CCP1) SOUNDER O D -
RB4 CN1:PGM I D - ICSP端子
RB5 DML1:ROW6 O D 0
RB6 SW2 I D 0 ICSP端子
RB7 CN1:PGD I D - ICSP端子
