I2C-PLUS ミニシールド

I2C-PLUSは、信号線が3.3VのI2CデバイスをArduino UNOで手軽に利用できるようにするミニシールドです。
通信線としてI2Cを利用するセンサーや入出力デバイスが増えていますが、信号線が3.3Vとなっているものが多く、Arduino UNOの信号は5Vとなっているために、そのままでは手軽に接続することができませんでした。

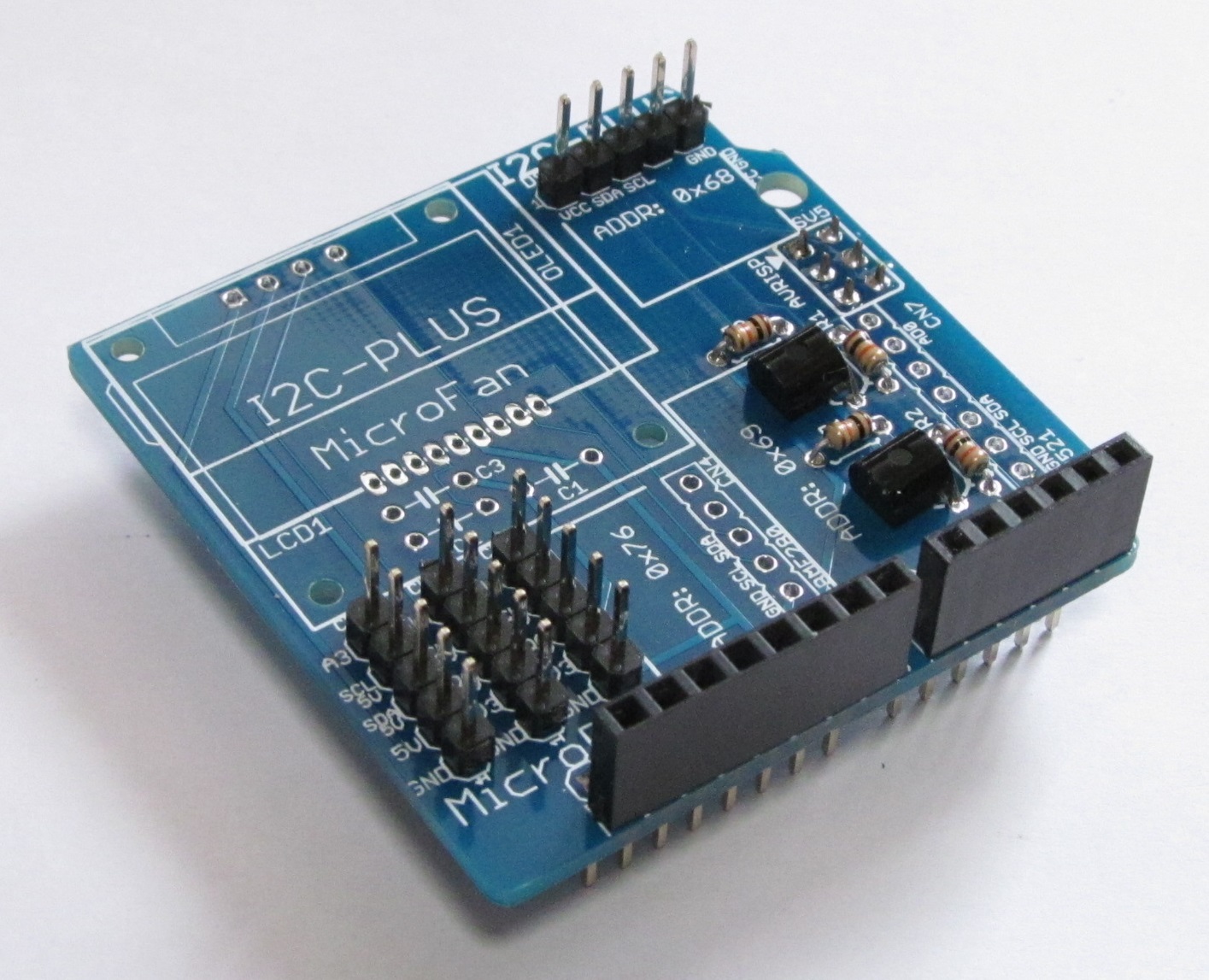

I2C-PLUSの組み立て例

I2C-PLUSの特徴を以下に示します。


  • 5VのI2C信号を3.3Vに変換し、3.3Vに対応したI2Cデバイスを接続できます。
  • 3.3Vの信号線のI2Cデバイスを接続できる端子を2個装備しています。
  • 5Vの信号線のI2Cデバイスを接続できる端子を1個装備しています。
  • 環境センサーモジュールGY-BME280を基板上に搭載できます。
  • 加速度・ジャイロセンサーモジュールGY521を基板上に搭載できます。
  • リアルタイムクロックモジュールDS3231を基板上に搭載できます。
  • 128x64ピクセルのOLEDディスプレイもしくは、8文字x2行の文字LCDディスプレイを基板上に搭載できます。
  • SCL, SDLとして使用されているA4, A5を除き、デジタルピンD0-D13, アナログピンA0-A3は未使用なので自由に使用することができます。
  • 電子工作で広く利用されているArduinoのミニシールドとして開発されており、手軽に利用できるArduinoのIDEを利用して独自のスケッチを行えます。

I2C-PLUSは、Arduino MEGA など、Arduino UNO以外のArduinoボードでは利用できませんのでご注意ください。
