OLEDディスプレイ

ESP8266-KEY

ESP8266-KEYの概要

IoTなどの試作・実験用のキーモジュールとして開発されました。
ピンヘッダーとピンソケットはご自身ではんだ付けしてください。


  • ESP-WROOM-02をブレッドボードで利用できるようにする端子ピッチの変換基板です。
  • 450mVと低ドロップの電圧レギュレータと、ACアダプタ用のDCジャックを備えています。
  • ACアダプタには、5V出力で1A以上の容量のものをご利用ください。6Vを超えるACアダプタを接続すると故障の原因となりますのでご注意ください。
  • リセットボタンとフラッシュ書き込みモード用のボタンを備えています。
  • USBインターフェースモジュール(別売)を接続するコネクタを装備しており、Arduino IDEなどからのプログラムの書き込みを行うことができます。
  • OLEDディスプレイ(別売)を接続するコネクタを装備しており、128x64ドットの画面に、グラフィックスや文字の表示を行うことができます。


ESP8266-KEY-R1

ネットショップ:


ESP8266-KEY

開発ソフト:
MCUチップ:

ESP32-DEVC-KEY

ESP32-DEVC-KEYの概要

IoTなどの試作・実験用のキーモジュールとして開発されました。
ご自身ではんだ付けするキットです。ESP32-DEVKITCは別売りです。


  • ESP32-DEVKITC(別売)をブレッドボードで利用する際の利便性を高める端子幅の変換基板キットです。
  • ACアダプタ用のDCジャックを備えています。
  • ACアダプタには、5V出力で2A程度の容量のものをご利用ください。
  • OLEDディスプレイ(別売)を接続するコネクタを装備しており、128x64ドットの画面に、グラフィックスや文字の表示を行うことができます。
  • 5V用のI2Cデバイスの接続回路を備えています。
  • USBケーブルや電源ケーブルが邪魔にならないように、それらのコネクタを奥側に配置しています。
  • 内部のフラッシュメモリに接続されているESP-WROOM-32の17-22ピンはブレッドボード用にピンとは別に引き出されています。

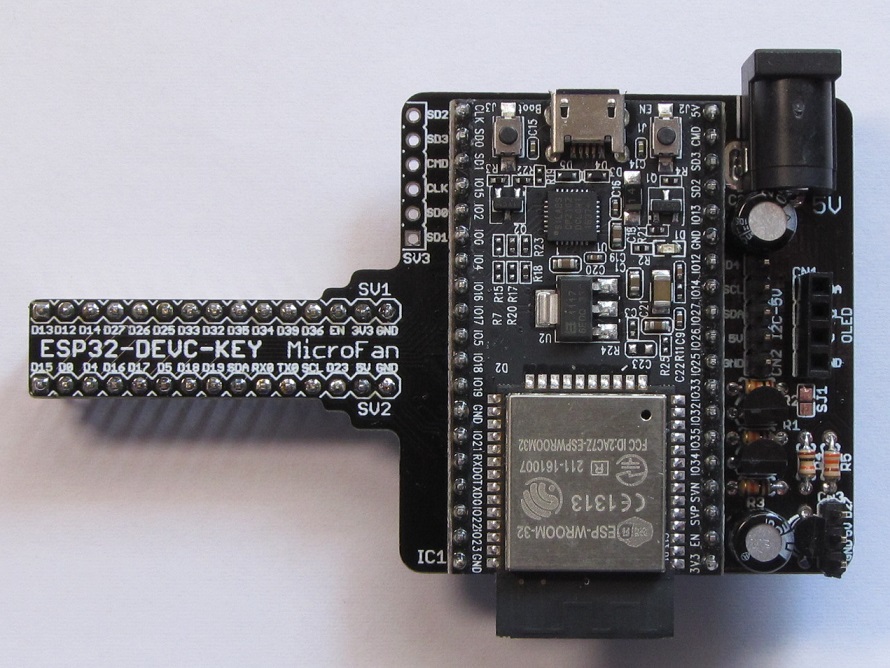

ESP32-DEVC-KEY-R1(キット)

ネットショップ:


ESP32-DEVC-KEY(組み立て例:別売りのESP32-DevKitCを含む)

開発ソフト:
MCUチップ:

ESP32-KEY-KIT

ESP32-KEY-KITの概要

IoTなどの試作・実験用のキーモジュールとして開発されました。
ご自身ではんだ付けするキットです。ESP-WROOM-32は別売りです。


  • ESP-WROOM-32(別売)をブレッドボードで利用できるようにする端子ピッチの変換基板キットです。
  • ESP-WROOM-32は別途ご用意ください。
  • 450mVと低ドロップの電圧レギュレータと、ACアダプタ用のDCジャックを備えています。
  • ACアダプタには、5V出力で1A以上の容量のものをご利用ください。6Vを超えるACアダプタを接続すると故障の原因となりますのでご注意ください。
  • リセットボタンとフラッシュ書き込みモード用のボタンを備えています。
  • USBインターフェースモジュール(別売)を接続するコネクタを装備しており、Arduino IDEなどからのプログラムの書き込みを行うことができます。
  • OLEDディスプレイ(別売)を接続するコネクタを装備しており、128x64ドットの画面に、グラフィックスや文字の表示を行うことができます。
  • 内部のフラッシュメモリに接続されているESP-WROOM-32の17-22ピンは未接続となっています。


ESP32-KEY-KIT-R1(キット)

ネットショップ:


ESP32-KEY-KIT(組み立て例)

開発ソフト:
MCUチップ:
